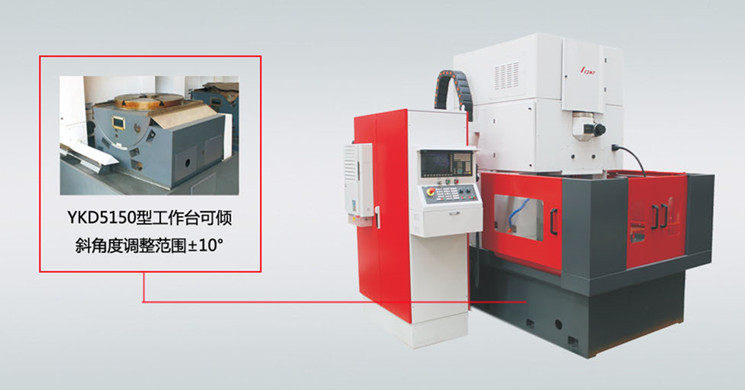

主要用于中型盤型內、外圓柱齒輪、螺旋齒輪、內矩形花鍵、端面結合子的切削加工。插齒機工作臺可傾斜±10°，可用于加工倒錐齒輪。
1.主運動由交流變頻電機驅動，徑向進給（X軸）和圓周進給(C1\C2軸)采用交流伺服電機驅動?？筛鶕?jù)切削需要設置循環次數和每次循環的切削量。
2.具有斜向讓刀機構，可實現少數齒數切削。
|
技術規格
|
YKD5150H
|
|
最大加工外齒直徑
|
500
|
|
最大加工內齒直徑
|
600
|
|
最大加工模數（mm）
|
10
|
|
最大加工齒寬
|
140
|
|
插齒刀沖程長度
|
160
|
|
插齒刀沖程速度（str/min）
|
40~400
|
|
插齒刀讓刀量
|
≥0.5
|
|
刀架提拉行程
|
-
|
|
插齒刀行程位置調整量
|
50
|
|
刀軸直徑
|
100
|
|
工作臺面直徑
|
700
|
|
工作臺可傾斜角度
|
±10°
|
|
插齒刀軸心線至工作臺軸心線距離
|
-40~400
|
|
機床主軸端面至工作臺面距離
|
320~530
|
|
機床總功率
|
22.5
|
|
機床重量（Kg） approx.
|
11000
|
注：本網站中各系列產品參數僅供參考，如有需求，請聯系我們。
|
標準配置
|
|
主機
|
加工精度等級（GB/ISO）
|
6
|
|
數控軸數
|
3
|
|
工裝
|
工件液壓夾緊油缸
|
×
|
|
電氣
|
數控系統
|
828D
|
|
屏幕尺寸（單位：英寸）
|
10.4
|
|
參數編程
|
√
|
|
電柜空調
|
√
|
|
其它部件
|
液壓系統
|
√
|
|
排屑系統
|
√
|
|
集中潤滑系統
|
√
|
|
防護罩
|
半
|
|
裝箱附件
|
接刀桿（個）
|
3
|
|
隨機附件箱
|
√
|
|
機床墊鐵
|
√
|
|
數控系統資料（套）
|
1
|
|
選項配置
|
|
主機
|
精密級機床等級
|
6
|
|
最大擴展數控軸數
|
4
|
|
機械部件
|
立柱加高墊
|
○
|
|
機械螺旋導軌
|
○
|
|
去毛刺機構
|
○
|
|
尾座
|
○
|
|
自動上下料機構
|
○
|
|
附加工作臺
|
○
|
|
外齒銑刀架
|
×
|
|
內齒銑刀架
|
×
|
|
電氣
|
數據光盤
|
○
|
|
存儲卡
|
○
|
|
穩壓電源
|
○
|
|
工裝夾具
|
工件液壓夾緊油缸
|
○
|
|
工作臺液壓夾盤
|
○
|
|
夾具
|
○
|
|
工件液壓自動找正機構
|
×
|
|
角度調整塊
|
×
|
|
刀具相關
|
專用接刀桿
|
○
|
|
插齒刀具
|
○
|
|
銑齒刀盤
|
×
|
|
刀庫
|
×
|
|
刀夾
|
×
|
|
其它部件
|
油冷機
|
○
|
|
油霧分離器
|
○
|
|
特殊顏色涂裝
|
○
|
|
全防護罩
|
○
|
|
機床接油盤
|
○
|
|
機床特征
|
靜壓刀架體、工作臺轉臺軸承帶翻轉±10°
|
注：√標示有，×標示無，○標示選配。
