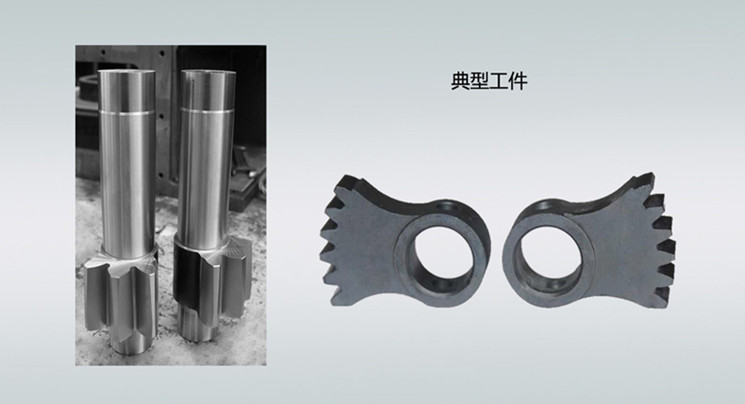

主要用于汽車轉向器行業搖臂軸上的扇形齒輪的加工，并可實現定比、變比、鼓形、偏心等多種齒形的加工。

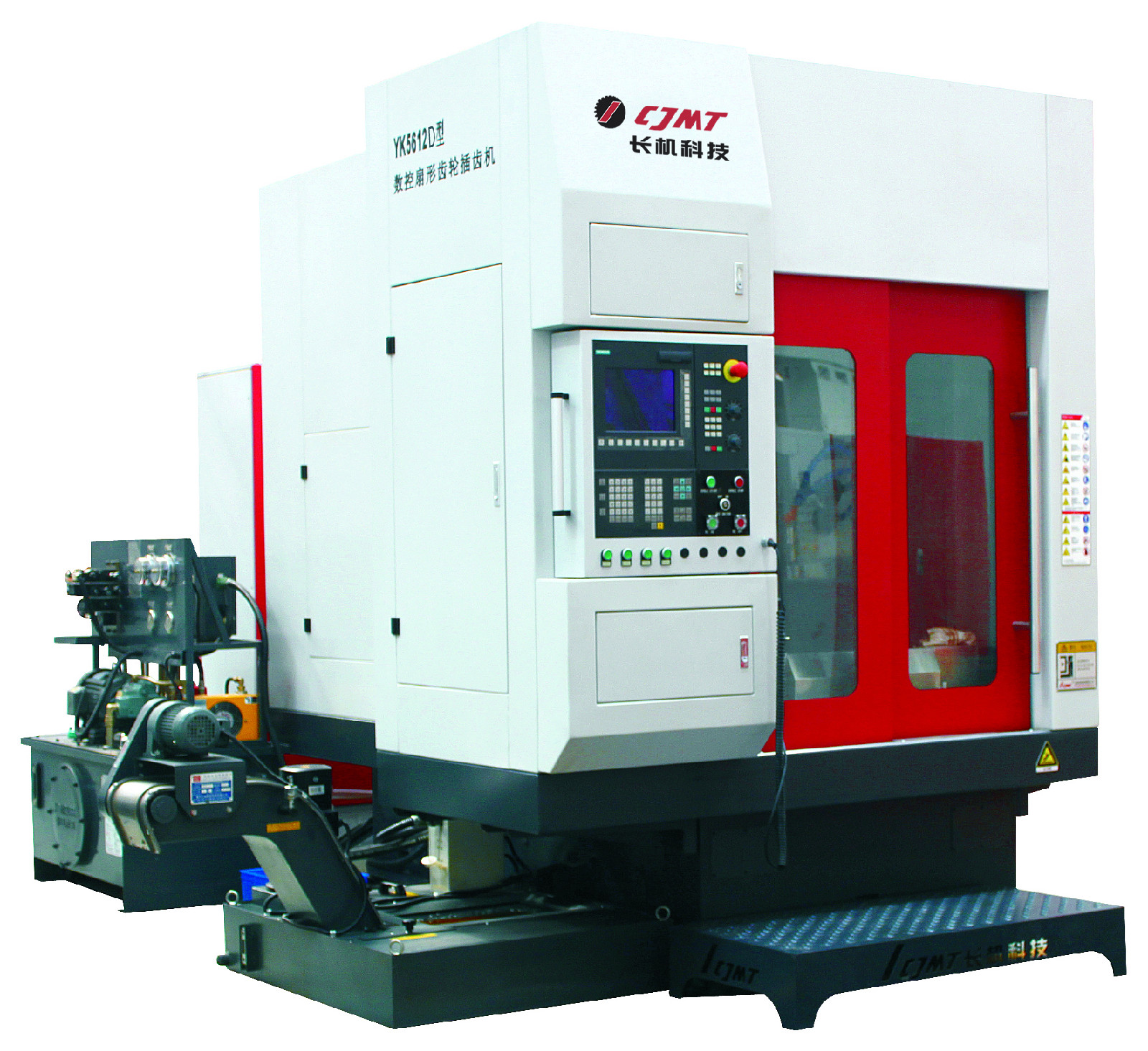

1.機床為多功能全自動插齒機，三軸三聯動。
2.機床導軌采用鑲鋼導軌、刀架采用重載直線導軌，并配有強力潤滑、切削角調整采用液壓油缸推動立柱整體翻轉；機床可選配工件液壓自動找正裝置。
|
技術規格
|
YK5612D
|
|
最大加工直徑
|
150
|
|
最大模數（mm）
|
12
|
|
最大齒寬
|
80
|
|
梳齒刀最大沖程長度
|
90
|
|
主運動沖程數（str/min）
|
60~600
|
|
切削角
|
0~10°
|
|
刀位調整量
|
50
|
|
圓周進給量（mm/str）
|
0~2
|
|
梳齒刀讓刀量
|
≥0.3
|
|
工作臺面直徑
|
300
|
|
工作臺通孔直徑
|
70
|
|
X軸行程
|
120
|
|
X軸徑向進給速度（mm/min）
|
0~3000
|
|
Y軸行程
|
280
|
|
X軸徑向進給速度（mm/min）
|
0~2250
|
|
機床總功率
|
25
|
注：本網站中各系列產品參數僅供參考，具體以實物為準，如有需求，請聯系我們。
|
標準配置
|
|
主機
|
加工精度等級（GB/ISO）
|
7
|
|
數控軸數
|
3
|
|
工裝
|
工件液壓夾緊油缸
|
×
|
|
電氣
|
數控系統
|
828D
|
|
屏幕尺寸（單位：英寸）
|
10.4
|
|
參數編程
|
√
|
|
電柜空調
|
√
|
|
其它部件
|
液壓系統
|
√
|
|
排屑系統
|
√
|
|
集中潤滑系統
|
√
|
|
防護罩
|
半
|
|
裝箱附件
|
接刀桿（個）
|
×
|
|
隨機附件箱
|
√
|
|
機床墊鐵
|
√
|
|
數控系統資料（套）
|
1
|
|
選項配置
|
|
主機
|
精密級機床等級
|
6
|
|
最大擴展數控軸數
|
4
|
|
機械部件
|
立柱加高墊
|
×
|
|
機械螺旋導軌
|
×
|
|
去毛刺機構
|
×
|
|
尾座
|
×
|
|
自動上下料機構
|
×
|
|
附加工作臺
|
×
|
|
外齒銑刀架
|
×
|
|
內齒銑刀架
|
×
|
|
電氣
|
數據光盤
|
○
|
|
存儲卡
|
○
|
|
穩壓電源
|
○
|
|
工裝夾具
|
工件液壓夾緊油缸
|
○
|
|
工作臺液壓夾盤
|
○
|
|
夾具
|
○
|
|
工件液壓自動找正機構
|
○
|
|
角度調整塊
|
○
|
|
刀具相關
|
專用接刀桿
|
×
|
|
插齒刀具
|
○
|
|
銑齒刀盤
|
×
|
|
刀庫
|
×
|
|
刀夾
|
○
|
|
其它部件
|
油冷機
|
○
|
|
油霧分離器
|
○
|
|
特殊顏色涂裝
|
○
|
|
全防護罩
|
○
|
|
機床接油盤
|
○
|
注：√標示有，×標示無，○標示選配。
