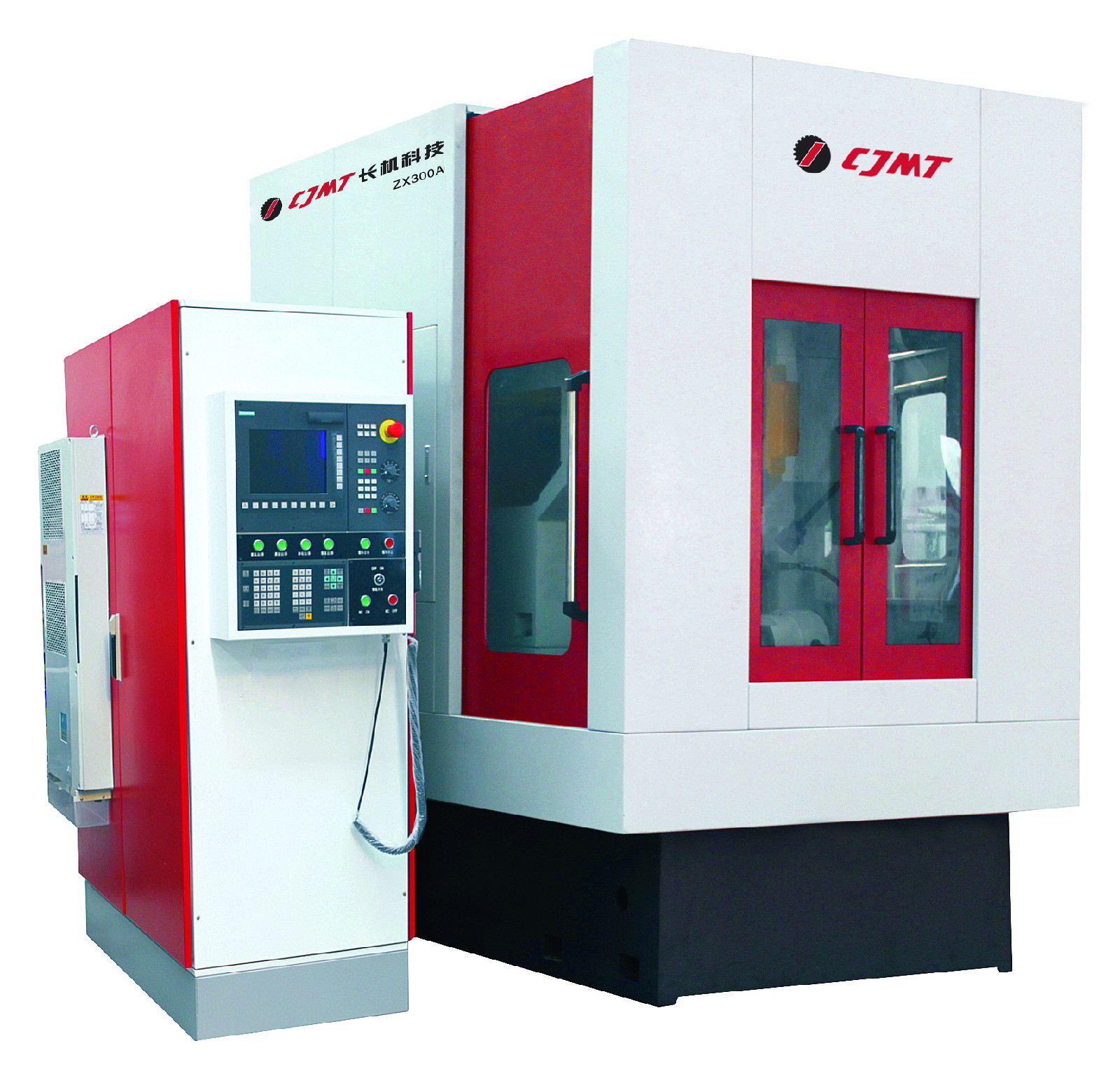

主要用于徑向剃齒刀、軸向剃齒刀的齒槽進行加工，即梳齒側小槽的加工設備。
機床采用完全開放的編程方法，對加工剃齒刀法向小槽的錯位量、錯位方式、螺旋線頭數及其跨齒數、不同螺旋線起點位置的變動等均預留編程接口，用戶可按自己的工藝參數及方法編制加工程序。
|
技術規格
|
ZX300A
|
|
最大加工直徑
|
300
|
|
最小加工直徑
|
150
|
|
最大模數（mm）
|
6
|
|
最小模數（mm）
|
1
|
|
最大齒寬
|
50
|
|
插齒刀主軸沖程數（str/min）
|
100~600
|
|
插齒刀讓刀量
|
0.03
|
|
刀架提拉行程
|
100
|
|
相鄰小槽錯位量
|
1~任意（1~random）
|
|
螺旋線頭數
|
1~任意（1~random）
|
|
相鄰螺旋線起點增量
|
1~任意（1~random）
|
|
機床總功率
|
20
|
|
機床總重量（Kg） approx.
|
11000
|
注：本網站中各系列產品參數僅供參考，具體以實物為準，如有需求，請聯系我們。
|
標準配置
|
|
主機
|
加工剃齒刀精度等級（GB）
|
A
|
|
數控軸數
|
3
|
|
工裝
|
工件液壓夾緊油缸
|
×
|
|
電氣
|
數控系統
|
828D
|
|
屏幕尺寸（單位：英寸）
|
10.4
|
|
參數編程
|
√
|
|
電柜空調
|
√
|
|
其它部件
|
液壓系統
|
√
|
|
排屑系統
|
√
|
|
集中潤滑系統
|
√
|
|
防護罩
|
半
|
|
裝箱附件
|
接刀桿（個）
|
1
|
|
隨機附件箱
|
√
|
|
機床墊鐵
|
√
|
|
數控系統資料（套）
|
1
|
|
選項配置
|
|
機械部件
|
立柱加高墊
|
○
|
|
機械螺旋導軌
|
○
|
|
去毛刺機構
|
×
|
|
尾座
|
×
|
|
自動上下料機構
|
×
|
|
附加工作臺
|
×
|
|
外齒銑刀架
|
×
|
|
內齒銑刀架
|
×
|
|
電氣
|
數據光盤
|
○
|
|
存儲卡
|
○
|
|
穩壓電源
|
○
|
|
工裝夾具
|
工件液壓夾緊油缸
|
○
|
|
工作臺液壓夾盤
|
×
|
|
夾具
|
×
|
|
工件液壓自動找正機構
|
×
|
|
角度調整塊
|
×
|
|
刀具相關
|
專用接刀桿
|
○
|
|
插齒刀具
|
×
|
|
銑齒刀盤
|
×
|
|
刀庫
|
×
|
|
刀夾
|
○
|
|
其它部件
|
油冷機
|
○
|
|
油霧分離器
|
○
|
|
特殊顏色涂裝
|
○
|
|
全防護罩
|
○
|
|
機床接油盤
|
○
|
注：√標示有，×標示無，○標示選配。
