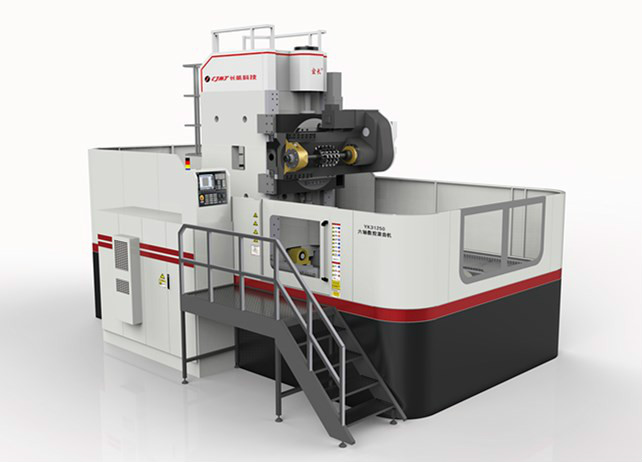

數控滾齒機適用于能源、交通、電力、重型機械等行業的大型高精度齒輪加工；可以加工各種直齒輪、斜齒輪、小錐度齒輪、鼓形齒輪、渦輪等，如果采用可更換的內銑齒頭部件，可以進行單分度內齒加工。
機床直線運動導軌采用進口高精度滾動導軌塊加鑲鋼導軌，進給系統采用予載滾珠絲杠副加進口高精度直線光柵尺閉環控制，保證傳動和進給精度。本系列機床具有以下特點：
1.滾刀架角度的調整采用伺服電機直接驅動高精度蝸輪蝸桿副來實現，從而保證了角度調整的準確。
2.滾刀主軸采用大功率交流電機驅動，無級調速，傳動過程采用減振和消隙機構，實現高精度、高剛性的主運動傳動。
3.工作臺采用高精度主軸軸承支承，高精度雙蝸輪蝸桿副傳動，同時保證工作臺精確的無間隙分度運動。
|
技術規格
|
YK3180A
|
|
最大工件直徑
|
800
|
|
最大模數（mm）
|
16
|
|
最大齒寬
|
600
|
|
最大螺旋角
|
±45°
|
|
滾刀轉速（r/min）
|
40~450
|
|
滾刀最大直徑
|
350
|
|
滾刀最大長度
|
500
|
|
主軸錐孔
|
BT50
|
|
主軸中心至工作臺中心距離
|
0~600
|
|
刀架回轉中心至工作臺面距離
|
400~1200
|
|
工作臺最大承重（Kg）
|
2000
|
|
工作臺直徑
|
800
|
|
工作臺孔徑
|
320
|
|
工作臺轉速（r/min）
|
0~20
|
|
徑向進給速度（mm/min）
|
0~1500
|
|
軸向進給速度（mm/min）
|
0~1500
|
|
機床總功率
|
70
|
|
機床總重量（Kg） approx.
|
20000
|
注：本網站中各系列產品參數僅供參考，如有需求，請聯系我們。
|
標準配置
|
|
主機
|
加工精度等級（GB/ISO）
|
6
|
|
數控軸數
|
6
|
|
工裝
|
工件液壓夾緊油缸
|
×
|
|
電氣
|
數控系統
|
840Dsl
|
|
屏幕尺寸（單位：英寸）
|
10.4
|
|
參數編程
|
√
|
|
電柜空調
|
√
|
|
其它部件
|
液壓系統
|
√
|
|
排屑系統
|
√
|
|
集中潤滑系統
|
√
|
|
防護罩
|
半
|
|
裝箱附件
|
接刀桿（個）
|
1
|
|
隨機附件箱
|
√
|
|
機床墊鐵
|
√
|
|
數控系統資料（套）
|
1
|
|
選項配置
|
|
主機
|
精密級機床等級
|
6
|
|
最大擴展數控軸數
|
6
|
|
機械部件
|
立柱加高墊
|
×
|
|
機械螺旋導軌
|
×
|
|
去毛刺機構
|
×
|
|
尾座
|
○
|
|
自動上下料機構
|
×
|
|
附加工作臺
|
×
|
|
外齒銑刀架
|
×
|
|
內齒銑刀架
|
×
|
|
電氣
|
數據光盤
|
○
|
|
存儲卡
|
○
|
|
穩壓電源
|
○
|
|
工裝夾具
|
工件液壓夾緊油缸
|
×
|
|
工作臺液壓夾盤
|
×
|
|
夾具
|
○
|
|
工件液壓自動找正機構
|
×
|
|
角度調整塊
|
×
|
|
刀具相關
|
專用接刀桿
|
○
|
|
插齒刀具
|
×
|
|
銑齒刀盤
|
×
|
|
刀庫
|
×
|
|
刀夾
|
×
|
|
其它部件
|
油冷機
|
○
|
|
油霧分離器
|
○
|
|
特殊顏色涂裝
|
○
|
|
全防護罩
|
○
|
|
機床接油盤
|
○
|
注：√標示有，×標示無，○標示選配。
